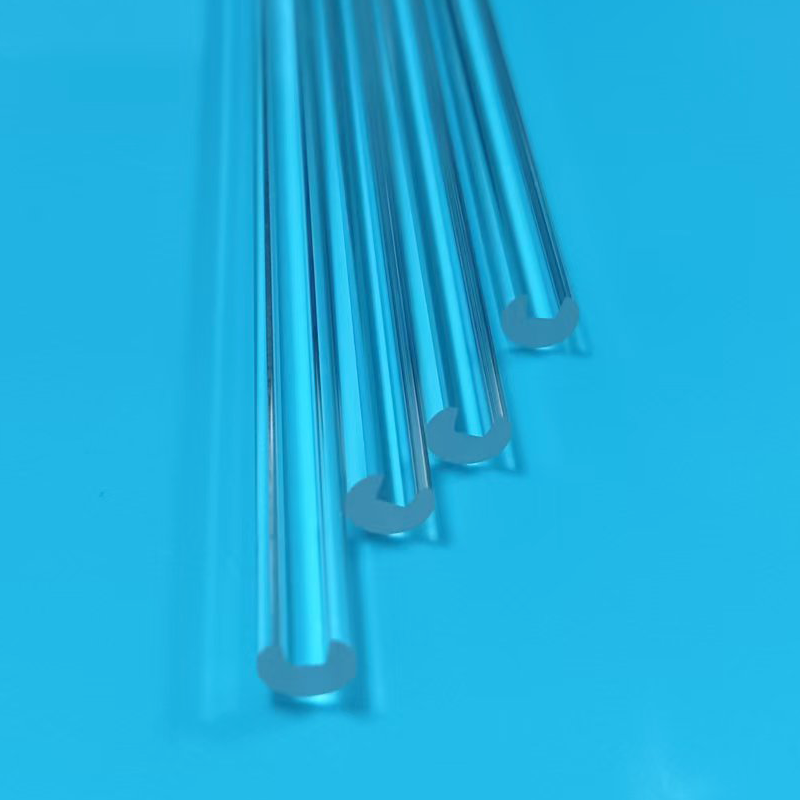

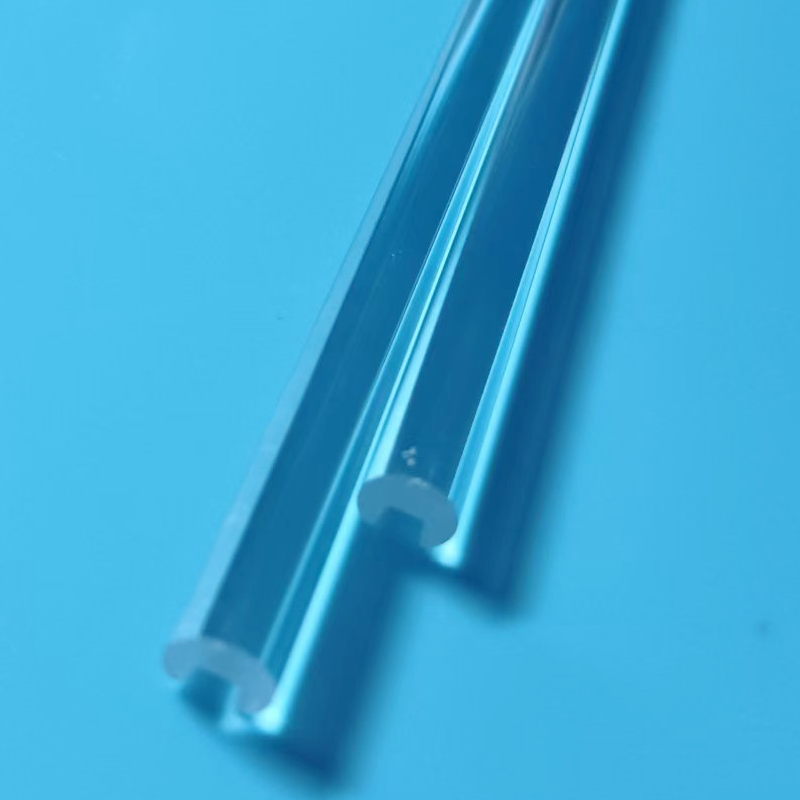

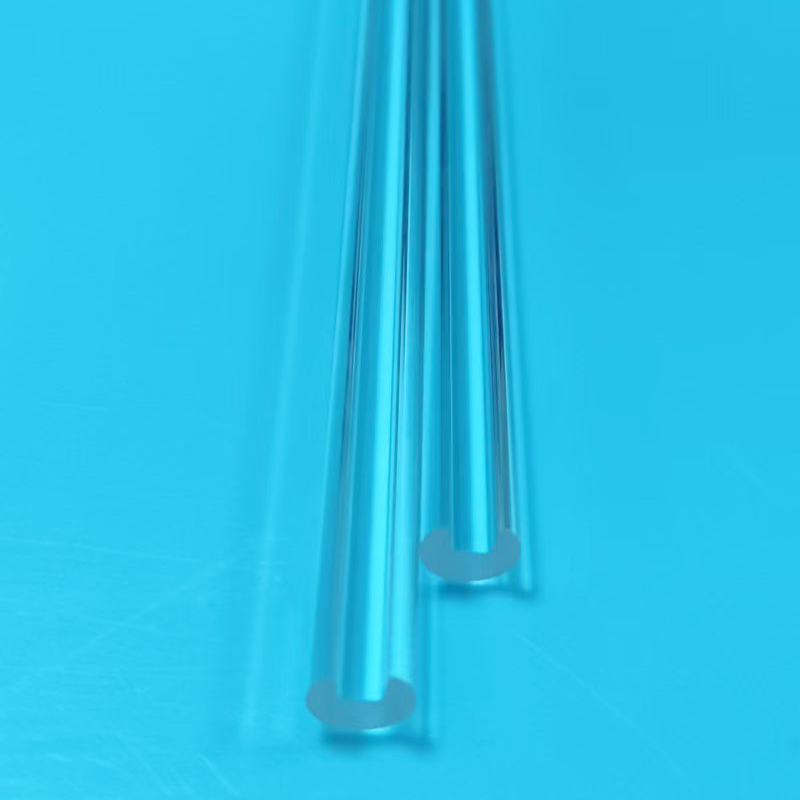

Substrato de cuarzo fundido con ranura semicircular de 4×3,6×185 mm Mecanizado con precisión

Sustrato de cuarzo fundido con ranura semicircular 4x3,6x185 mm

Este sustrato de cuarzo fundido con ranura semicircular mecanizado con precisión, de tamaño 4x3,6x185 mm, presenta una ranura semicircular fresada con precisión sobre una base de cuarzo finamente molida. Diseñado a partir de cuarzo fundido de alta pureza, combina una resistencia a temperaturas de 1100 °C con una inercia química excepcional, lo que lo hace ideal para bases de sistemas de visión, accesorios de componentes ópticos, plantillas de recubrimiento de semiconductores y aplicaciones de microfluidos de laboratorio.

Parámetros del producto

Características clave

• Ranura semicircular fresada con precisión– Ranura mecanizada por CNC de alta precisión con perfil transversal consistente a lo largo de toda la longitud de 185 mm, lo que garantiza un posicionamiento confiable de los componentes y una guía fluida.
• Cuarzo fundido de alta pureza– Material de cuarzo 99,99 % puro con un contenido mínimo de impurezas, adecuado para entornos exigentes de procesamiento óptico y de semiconductores.
• Resistencia a la temperatura de 1100°C– Mantiene la integridad estructural y la estabilidad dimensional a temperaturas de funcionamiento continuo de hasta 1100 °C, superando con creces las alternativas de plástico y metal.
• Resistencia química superior– Resistente al ácido fluorhídrico, ácidos fuertes y soluciones de limpieza corrosivas comúnmente utilizadas en los procesos de fabricación de semiconductores.
• Baja expansión térmica– Cambio dimensional mínimo bajo ciclos de temperatura, manteniendo dimensiones de ranura precisas y planitud del sustrato en todas las condiciones de operación.

Aplicaciones

1. Base de fuente de luz de visión artificial

Base de posicionamiento de barra de luz LED tipo ranura. La ranura semicircular sujeta de forma segura las tiras de LED para una distribución uniforme de la luz y una alineación óptica precisa en sistemas de inspección por visión industrial.

2. Accesorio de componentes ópticos

Lente óptica y sustrato portador de componentes. La ranura semicircular proporciona restricción mecánica para evitar el deslizamiento y la desalineación de los elementos ópticos durante el montaje y el funcionamiento.

3. Plantilla de recubrimiento de semiconductores

Herramientas de proceso de recubrimiento con ranura para enrutamiento de cables o ventilación de gas. El diseño de ranura permite suspender las piezas de trabajo sobre el sustrato para una deposición uniforme de la película con un mejor acceso al proceso.

4. Base guía de microfluidos de laboratorio

Base del canal guía de reactivos de microvolumen. La ranura semicircular de precisión sirve como canal capilar para el flujo de líquido controlado en aplicaciones analíticas y de investigación.

Ventajas sobre los sustratos plásticos

En comparación con los sustratos ranurados a base de plástico, esta versión de cuarzo fundido ofrece una estabilidad térmica incomparable sin deformación a temperaturas elevadas, una resistencia química superior a los solventes de proceso y agentes de limpieza, y tolerancias de ranura de precisión gracias al mecanizado CNC integral que garantiza un ajuste perfecto de los componentes y una repetibilidad confiable.
