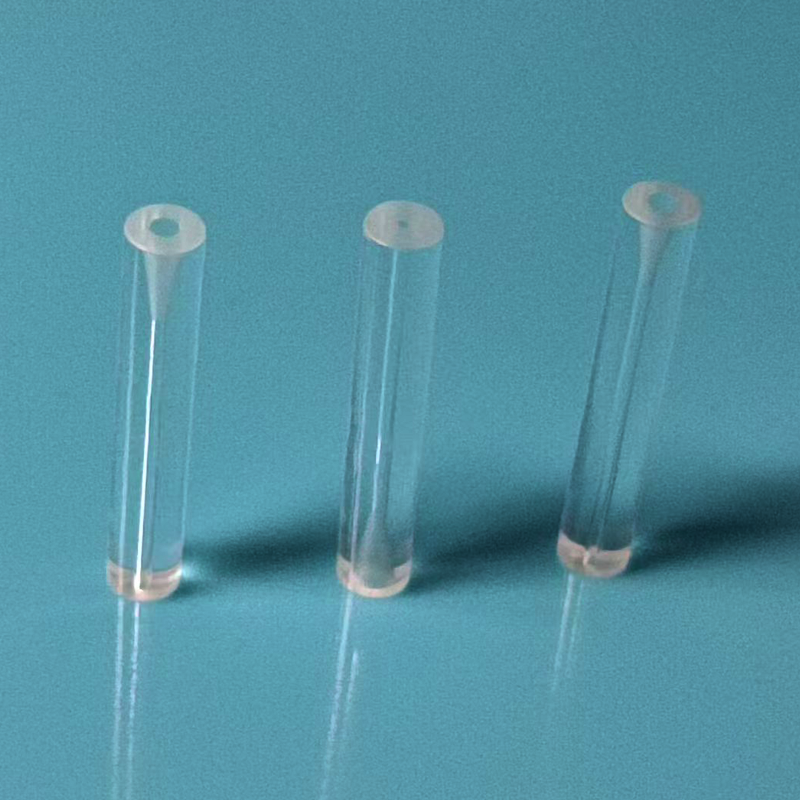

tubo de cristal de cuarzo del extremo acampanado de 2x0.25x12m m para la protección de fibra óptica
| Lugar de origen | Porcelana |
|---|---|
| Número de modelo | QT-FT-2x0.25x12 |
Datos del producto
| Material | Sílice fundida de alta pureza (SiO2 > 99,99%) | Diámetro exterior | 2mm |
|---|---|---|---|
| Espesor de la pared | 0,25 mm | Longitud | 12mm |
| Temperatura de funcionamiento máxima | 1100°C | Diseño del tubo | Boca acampanada acampanada (un extremo ampliado) |
| Muro interior | Extremos lisos, con orificio de precisión y sin rebabas. | Resistencia química | HF, ácidos fuertes y álcalis, disolventes orgánicos |
| Transmitancia | Rango UV-Visible | Pureza | Sin precipitación de iones metálicos |
| Solicitud | Funda para conector de fibra, protección de empalme por fusión, gestión de fibra multinúcleo | ||
| Resaltar | tubo de vidrio de cuarzo de extremo alargado,tubo de vidrio de cuarzo de 2x0,25x12 mm |
||
Descripción de producto
Descripción general del producto
ElTubo de protección de fibra acampanada de cuarzo(OD2 mm x pared 0,25 mm x longitud 12 mm) es un microcomponente diseñado con precisión para la protección de fibra desnuda en dispositivos de comunicación óptica. Fabricado con sílice fundida de alta pureza (SiO2 > 99,99%), presenta un diseño acampanado exclusivo que combina una inserción suave de fibra con un bloqueo seguro, protegiendo las delicadas fibras desnudas de daños mecánicos, estrés térmico y contaminación ambiental.

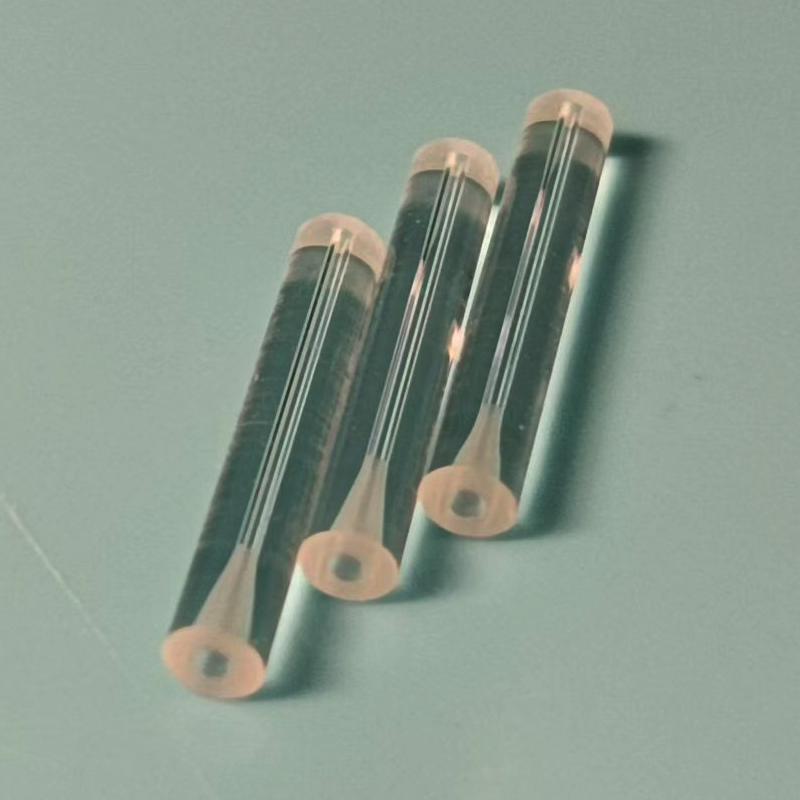

Diseño central: estructura acampanada acampanada
| Característica | Beneficio |
|---|---|
| Entrada acampanada (extremo grande) | Guía el enhebrado de la fibra suavemente, eliminando la resistencia a la inserción y previniendo la abrasión del recubrimiento. |
| Extremo de bloqueo estrecho (extremo pequeño) | Asegura la fibra en su posición, evitando que se salga y se rompa el núcleo inducida por la flexión. |
| Extremos de precisión sin rebabas. | Elimina el riesgo de que el revestimiento de fibra se corte desde los bordes afilados del tubo. |
Características clave
- Resistencia a altas temperaturas de 1100 °C:Reemplaza las fundas termorretráctiles convencionales en condiciones térmicas extremas, ideal para estaciones base industriales y subestaciones eléctricas.
- Fuerte resistencia a ácidos y álcalis:Excelente durabilidad química contra ambientes corrosivos, lo que garantiza una protección a largo plazo en condiciones difíciles
- Alta pureza sin precipitación de metales:SiO2 > 99,99% con lixiviación de iones cero, preservando la integridad de la señal en caminos ópticos de precisión
- Transmitancia UV:Excelente claridad óptica para el curado de adhesivos curables por UV y la inspección visual de fibras.
- Orificio de precisión y pared interior lisa:Tolerancia de diámetro ajustada con superficie interior de baja fricción para un posicionamiento consistente de la fibra.
Aplicaciones
| Solicitud | Descripción |
|---|---|
| Conector de fibra y manguitos flexibles | Conectores FC/SC/LC preinstalados en el interior para proteger las fibras contra tensiones de tracción y roturas por flexión durante la conexión/desconexión; ideal para módulos ópticos y transceptores |
| Protección de juntas de empalme por fusión | El tubo sellado encapsula los empalmes de fusión para aislar los daños causados por altas temperaturas, grasa y humedad; Ampliamente utilizado en estaciones base industriales de alta temperatura y subestaciones eléctricas. |
| Gestión de paquetes de fibra multinúcleo | La abertura acampanada reúne múltiples fibras desnudas para un enrutamiento ordenado de los cables; Aplicado en divisores ópticos y cajas de distribución de fibra. |
Ventajas competitivas
frente a fundas termocontraíbles:Resiste un límite de 1100 °C frente a ~200 °C; el cuarzo transparente permite la inspección visual sin quitar la funda; Cero desgasificación en ambientes de vacío o de alta temperatura.
frente a casquillos de cerámica:Peso más ligero con dureza comparable; Transparente a los rayos UV para curado adhesivo; orificio de precisión con acabado de pared interior más liso; Más rentable para implementaciones de gran volumen.
versus tubos de protección de plástico:Estabilidad térmica superior sin ablandamiento ni deformación; excelente resistencia a los disolventes orgánicos; Estabilidad dimensional a largo plazo sin amarilleo ni fragilidad.
Presupuesto
| Parámetro | Valor |
|---|---|
| Material | Sílice fundida de alta pureza (SiO2 > 99,99%) |
| Diámetro exterior | 2mm |
| Espesor de la pared | 0,25 mm |
| Longitud | 12mm |
| Temperatura máxima de funcionamiento | 1100°C |
| Tipo de diseño | Boca acampanada acampanada (un extremo ampliado) |
| Resistencia química | HF, ácidos fuertes y álcalis, disolventes orgánicos |
| Pared interior | Extremos lisos, con orificio de precisión y sin rebabas. |
| Pureza | Sin precipitación de iones metálicos |
